『本文导读』

一、实验室按归属分类

二、实验室的分类及职责

三、实验室装修设计要求

四、仪器实验室设计装修要求及规范

壹

实验室按归属分类

第一类是从属于大学或者是由大学代管的实验室

第二类实验室属于国家机构，有的甚至是国际机构

第三类实验室直接归属于工业企业部门，为工业技术的开发与研究服务

贰

实验室的分类及职责

实验室就功能而言，在学校、工厂、科研院所有其不同的性质。 学校的化验室一类是为学生进行分析化学实验用的教学基地，另一类是为科研服务的亦兼有科研性质的分析化学研究室。

工厂设中央化验室、车间化验室等。车间化验室主要担负生产过程中成品、半成品的控制分析。中央化验室主要担负原料分析、产品质量检验任务，并担负分析方法研究、改进、推广任务及车间化验室所用的标准溶液的配制、标定等工作任务。

科研院所的化验室除为科学研究课题担负测试任务外，也进行检测分析和研究工作。这样的实验室就需要按照实验室功能或检测项目分类划分了，以中创盟实验室为例，实验室分为：环境模拟实验室、可靠性寿命实验室、失效分析判定实验室、理化分析实验室、机械力学实验室、安规性能实验室、光色电检测实验室、通用检测实验室、电磁兼容实验室等等。

叁

实验室装修设计要求

就实验室功能来说，每个实验室的装修设计均不相同，需要区分对待

1、环境模拟老化实验室

环境模拟老化实验室一般是用来测试或模拟户外应力条件下，产品外观、性能等是否会发生异常或失效的实验室，例如产品在户外遇到的雨、雪、阳光、冷热负荷、高低气压和其他气候问题等。所涉及仪器设备一般有：光老化测试设备(氙弧灯老化、紫外灯老化、碳弧灯老化等);热老化设备(高温箱、高温房等);湿热老化设备(温湿度箱、温湿度房等);盐雾老化设备(盐雾箱、复合盐雾箱、盐雾房等);耐臭氧老化设备(动态耐臭氧、静态耐臭氧);高低温循环设备(高低温箱、高低温房等);温度冲击试验箱(提篮式冷冲箱、三厢式冷冲箱等),当然还有很多特性的检测设备，例如高海拔低气压设备、冷凝水设备、冰凝检测设备、霉菌箱、二氧化硫箱、硫化氢箱、IP防水等级装置、砂尘试验箱等。 以上这些设备所需要的试验环境也是大不相同，例如中创盟实验室设备的盐雾试验箱，它就需要放置在单独的实验间内，因为它具有一定的金属腐蚀性(盐水蒸汽),试验前需要调制盐水、实验中多少会有点盐雾水蒸气、实验后需要排尽盐水，且此实验室需要做好防水和通风系列要求，所以此类设备需要单独安置，以防对别的系列设备产品影响；再以中创盟沙尘实验箱为例：沙尘实验室是用于模拟户外沙尘、粉尘等微小颗粒是否可进出入被测样品内部的一款设备，是考验产品密封性和等级的一款设备之一，它也需要尽可能的单独放置，以免实验中沙尘的对其他设备的影响；当然还有IP防水等级实验装置，实验室面积不能低于30平方、防水防潮排水通风防触电等要求要符合国家标准，诸多特项亦是如此。

2、理化检测实验室

理化实验室装修中需考虑贵重的精密仪器和各种化学药品，其中包括易燃及腐蚀性药品。另外，在操作中常产生有害的气体或蒸气。因此，对理化室的房屋结构、环境、室内设施等有其特殊的要求，在筹建新化验室或改建原有化验室时都应考虑。理化室用房大致分为三类：精密仪器实验室、化学分析实验室、辅助室(办公室、储藏室、钢瓶室等)。理化室要求远离灰尘、烟雾、噪音和震动源的环境中，因此理化室不应建在交通要道、锅炉房、机房及生产车间近旁(车间化验室除外)。为保持良好的气象条件，一般应为南北方向。

实验室要求具有防火、防震、防电磁干扰、防噪音、防潮、防腐蚀、防尘、防有害气体侵入的功能，室温尽可能保持恒定。为保持一般仪器良好的使用性能，温度应在15~30°C,有条件的最好控制在18-25°C。湿度在60%-70%,需要恒温的仪器室可装双层门窗及空调装置。仪器室可用水磨石地或防静电地板，不推荐使用地毯，因地毯易积聚灰尘，还会产生静电。中创盟大型精密仪器室的供电电压应稳定，一般允许电压波动范围为±10%。必要时要配备附属设备(如稳压电源等)。为保证供电不间断，可采用双电源供电。应设计有专用地线，接地极电阻小于4Q。气相色谱室及原子吸收分析室因要用到高压钢瓶，最好设在就近室外能建钢瓶室(方向朝北)的位置。放仪器用的实验台与墙距离500mm,以便于操作与维修。室内要有良好的通风。原子吸收仪器上方设局部排气罩。微型计算机和微机控制的精密仪器对供电电压和频率有一定要求。为防止电压瞬变、瞬时停电、电压不足等影响仪器工作，可根据需要选用不间断电源(UPS)。 在化学分析室中进行样品的化学处理和分析测定，工作中常使用一些小型的电器设备及各种化学试剂，如操作不慎也具有一定的危险性。

针对这些使用特点，在化学分析室设计上应注意以下要求：

(1) 建筑要求化验室的建筑应耐火或用不易燃烧的材料建成，隔断和顶棚也要考虑到防火性能。可采用水磨石地面，窗户要能防尘，室内采光要好。门应向外开，大实验室建设规划应设两个出口，以利于发生意外时人员的撤离。

(2) 供水和排水供水要保证必须的水压、水质和水量以满足仪器设备正常运行的需要。室内总阀门应设在易操作的显著位置。下水道应采用耐酸碱腐蚀的材料， 地面应有地漏。

(3) 通风设施由于化验工作中常常产生有毒或易燃的气体，因此化验室要有良好的通风条件，通风设施一般有3种：

①全室通风：采用排气扇或通风竖井，换气次数一般为5次/时。

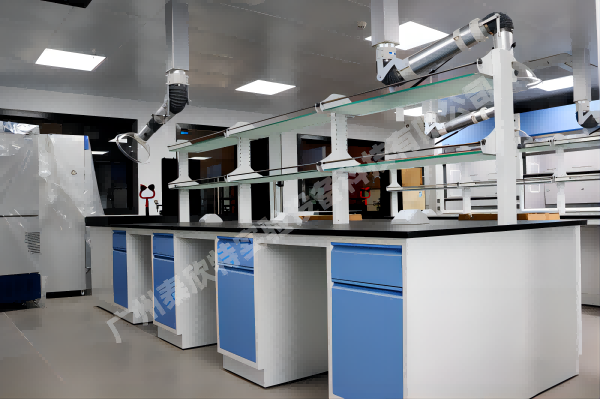

②局部排气罩：一般安装在大型仪器发生有害气体部位的上方。在教学实验

室中产生有害气体的上方，设置局部排气罩以减少室内空气的污染。

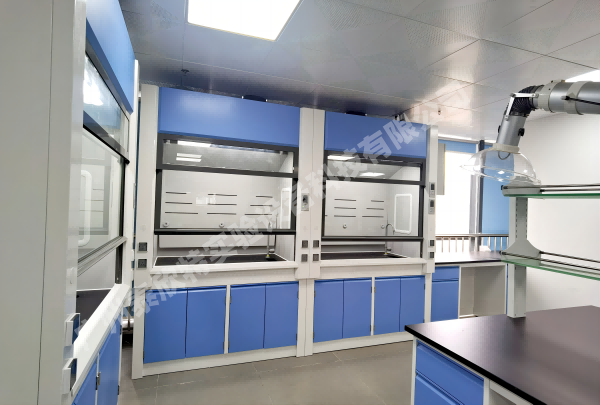

③通风柜：这是实验室设计常用的一种局部排风设备。内有加热源、水源、

照明等装置。可采用防火防爆的金属材料制作通风柜，内涂防腐涂料，通风管道要能耐酸碱气体腐蚀。风机可安装在顶层机房内，并应有减少震动和噪音的装置， 排气管应高于屋顶2m以上。一台排风机连接一个通风柜较好，不同房间共用一个风机和通风管道易发生交叉污染。通风柜在室内的正确位置是放在空气流动较小的地方，或采用效果较好的狭缝式通风柜。通风柜台面高度800mm,宽750mm,柜内净高1200-1500mm,操作口高度800mm,柜长1200-1800mm。条缝处

风速0.3-0.5m/s视窗开启高度为300-500mm。挡板后风道宽度等于缝宽2倍以上。

(4)供气与供电有条件的化验室可安装管道煤气。化验室的电源分照明用电和设备用电。照明最好采用荧光灯。设备用电中，4h运行的电器如冰箱单独供电， 其余电器设备均由总开关控制，烘箱、高温炉等电热设备应有专用插座、开关及熔断器。中创盟在室内及走廊上安置应急灯，备夜间突然停电时使用。

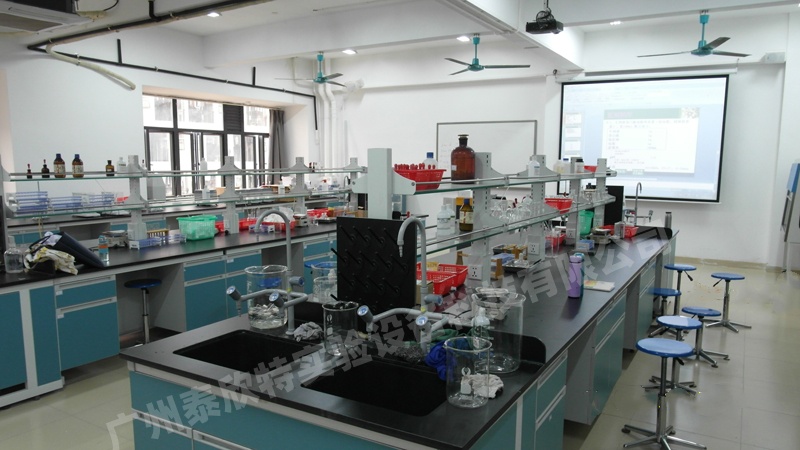

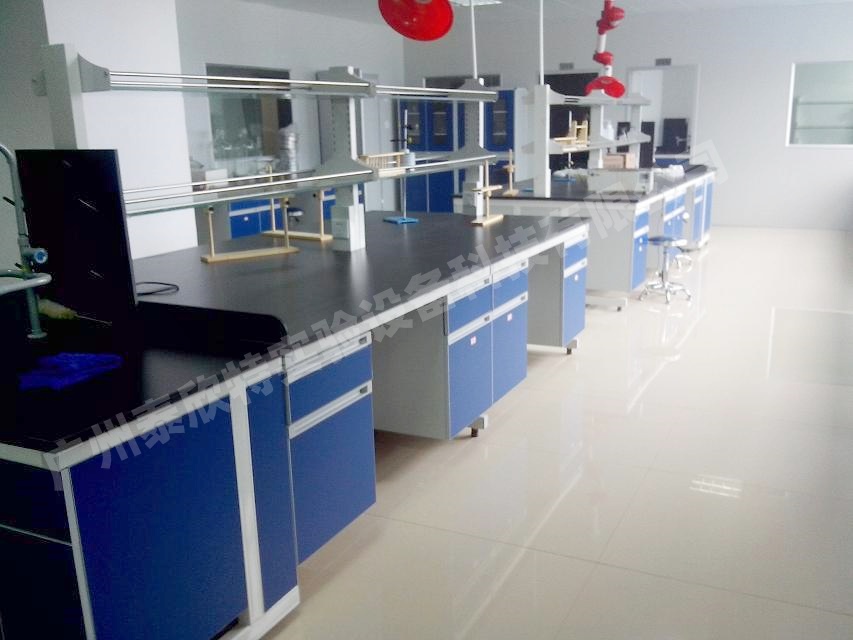

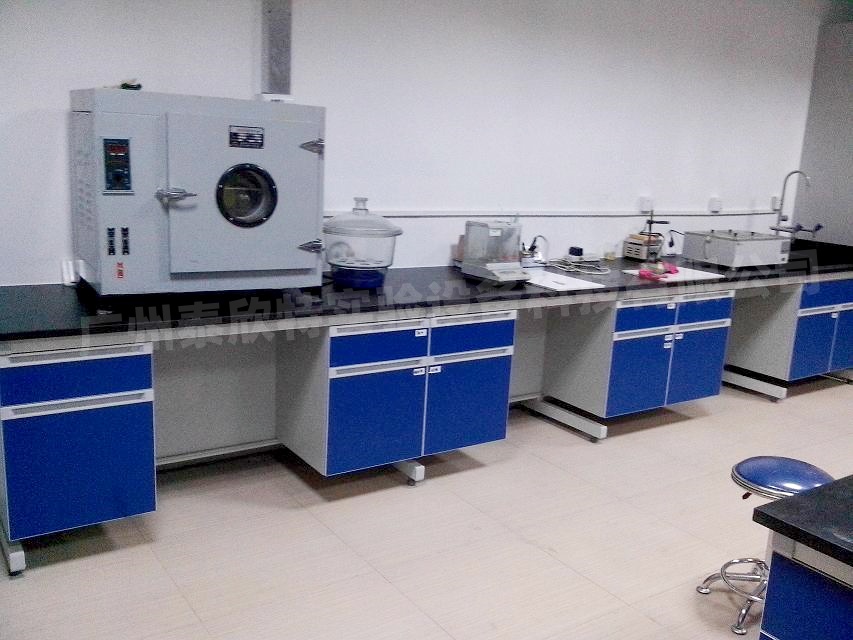

(5)实验台主要由台面、台下的支架和临时储藏柜组成，为方便操作，台上可设置药品架，台的两端可安装水槽。实验台面一般宽750mm,长根据房间尺寸，可为1500-3000mm,高可为800-850mm。台面常用耐蚀贴面理化板、耐蚀实芯理化板、环氧树脂板或高温陶瓷板等制成。理想的台面应平整、不易碎裂、耐酸碱及溶剂腐蚀，耐热，不易碰碎玻璃器皿等。

3、辅助用实验室装修设计

(1)药品储藏室由于很多化学试剂属于易燃、易爆、有毒或腐蚀性物品，故不要购置过多。储藏室仅用于存放少量近期要用的化学药品，且要符合危险品存放安全要求。要具有防明火、防潮湿、防高温、防日光直射、防雷电的功能。药品储藏室房间应朝北、干燥、通风良好，顶棚应遮阳隔热，门窗应坚固，窗应为高窗，门窗应设遮阳板。门应朝外开。易燃液体储藏室室温一般不许超过28°C,爆炸品不许超过30C。少量危险品可用铁板柜或水泥柜分类隔离贮存。室内设排气降温风扇，采用防爆型照明灯具。备有消防器材。可以符合上述条件的半地下室为药品储藏室。

(2)钢瓶室易燃或助燃气体钢瓶要求安放在室外的钢瓶室内，钢瓶室要求远离热源、火源及可燃物仓库。钢瓶室要用非燃或难燃材料构造，墙壁用防爆墙，轻质顶盖，门朝外开。要避免阳光照射，并有良好的通风件。钢瓶距明火热源10m以上，室内设有直立稳固的铁架用于放置钢瓶

肆

仪器实验室设计装修要求及规范

仪器分析实验室对室内的要求一般都比化学实验室为高。仪器分析实验室一般都有空调要求，如恒温恒湿、空气净化、气流、排风等问题。在气候较潮湿的地区要求防潮，对于早期实验室用若干红外线灯、小型去湿器、窗式空调器、小型独立式空调器。现代实验室有条件的采用中央空调系统。对于防振要求较高的仪器设备，除了对实验室的位置要进行考虑外，尚需考虑设置独立的设备防振基础和隔振措施。仪器分析实验室一般要求兼有交流、直流电源，以及单相、三相两种电源插座，并常有稳压要求。有的还有防电磁干扰的要求，需要接地和电磁屏蔽等。有的需要有冷却水和各种气体供应，包括真空和压缩空气，保护气体和载气等。仪器分析实验室的建筑装修标准通常都考虑较高一些：墙面做油漆涂料或油漆墙裙；地面做木地板、水磨石地面、塑胶地面以及大理石地面等；实验室的实验台：如为样品处理室工作台可参照化学实验台；如为放置仪器的工作台需稳固，可采用钢筋混凝土结构的水磨石台面等。同样，实验室要求防尘、防腐蚀、 都应给予足够的重视和妥善地解决。

1、仪器分析实验室的要求

仪器分析实验主要设置各种大型精密分析仪器，同时也包括普通小型分析仪等。这些分析室大都由几个小室组成，组成房间的大小和数量随各类仪器而异；即使是同类仪器，如其型号不同，其要求往往也不相同，而且有时会有较大的差别。

2、仪器分析实验室的组成

仪器分析实验室组成包括分析仪器室、样品处理室、暗室、研究室、更衣室、机房等。

3、仪器分析实验室的平面布置

仪器分析实验室一身都有防振、防尘和较恒定的室温要求和一定的湿度要求在具体设计时应满足该仪器产品说明书提出的要求。

仪器分析实验室通常可与基本实验室一样沿外墙布置，或将它们集中在某一区域内，这样有利于各个研究室和基本实验室相联系，并可统一考虑诸如空调、防护等方面的措施。对于某一科研项目来说，为了实研究方便起见，仪器分析实验室也可考虑按科研项目分散布置，这样同一种分析仪器室在一幢楼里就得有多组。另外，在一个有集中空调系统的实验大楼里，则以不沿外墙设置特种辅助实验室较为有利。下面为仪器分析实验室的几个设计实例。

(1) 大型光谱实验室平面布置

(2)X衍射分析室平面布置

(3)电化学分析室平面布置

(4)电子显微镜实验室平面布置

(5)光学检验室

(6)力学性能源测定实验室

(7)热性能测定实验室

(8)X射线荧光光谱实验室

(9)ICP光谱仪平面布置

4、仪器分析室的室内装修

4.1地板

小型普通的仪器分析室采用一身的固定地板即可满足需要，但对于大型精密仪器分析实验室，例如X荧光光谱室、质谱室、离子控针室等实验室因电缆多，管线复杂，需要采用架空地板。当采用下送上回送风方式时，也可利用架空地板下空间作为送风静压箱。一般地板构造有以下几种。

(1)护罩式：当电缆线数量很少，可以结扎成束，并可作明线配线时，为防止碰坏电线，可在电线上加一层护罩，保护罩高度以不妨碍机柜门扇开关为宜。

(2)地沟式：在电缆通过的地板下做沟，沟的尺寸一般净宽250mm,深150mm,即可，沟盖板划块后做成活动盖板，安上少数铝制平面拉手，以便开启。

(3)活动地板：又称装配式地板，由各种规格型号和材质的面板块、可调支撑、横梁、缓冲垫等组成。活动地板架空辅设在仪器室的楼地面上作安装设备、敷设纵横交错的各种管线、电缆及空调静压箱的空间用。

活动地板应机械性能优良、质量轻、强度大，表面平整，尺寸稳定，互换灵活，装饰性及质感良好，并能满足防潮、阻燃、防腐等要求。活动地板又分防静电型和非防静电型两种。

0活动地板使用要求和特点：

①不论房间形状、面积如何，都能方便而迅速地装配。

②能自由接近电气连接线和风管，便于敷设和维护。

③承重能力±800kg/m2。

④满足防火要求。

⑤能使静电通泄至地和反射电磁辐射。

⑥地板的可卸板能互换，并有较高制作精度，以便利用地板下空间作空调

静压箱时达到所需密封性。

⑦板面无噪声、耐磨，既可擦洗又可干擦(用吸尘器)。

⑧借助可调支撑找平地面的不平度。

4.2门窗

①有空调、洁净要求的房间门应采用密闭保温的单向弹簧门或装自动闭门器，并向室内开启。对有强噪声的房间且开向计算机房的门应采用隔声门。②有空调、洁净要求的房间设置外育时，应为双层密封窗。当采用铝合金窗、 塑钢窗时，可采用安中空玻璃的单层密闭窗，以保证围护墙结构的热工性能。

③仪器室外窗宜朝北。若受条件限制，窗开向东、南、西方向时，应采取

遮阳、窗帘等措施防止阳光直射，避免眩光。

④各房间的门应保证人员、设备进出方便。

4.3室内装饰要求：

①精密仪器分析室以及主要的辅助房间室内装修应选择用易清洁、不起尘的难燃材料，墙壁和顶棚表面应平整，减少积尘面，要有保温、隔声、吸声效果。地面材料应平整、耐磨、易除尘，并按需要采取防静电措施。

②一般的辅助房间室内装饰可按房间用途，按有关标准设计。③室内各种管线宜暗敷，当管线穿楼板时宜设技术竖井。

④室内顶棚上安装的风口、灯具、火灾探测器及灭火器喷头以及墙上的各

种箱盒等应协调布置，做到整齐美观。

⑤隔墙设置，除固定隔墙外，最好采用灵活隔断，以适应仪器更新及改扩

建的需要。

⑥室内色彩宜淡雅柔和，有清新宁静的效果，不宜用大面积强烈色彩。视觉作业处的家具和房间内宜用无光泽或亚光表面。

参考文章：苏州中创盟实验室技术有限公司编辑修改
